LZZBJ9-10型
电流互感器
使
用
说
明
书
上海华通互感器有限公司
一、概述：

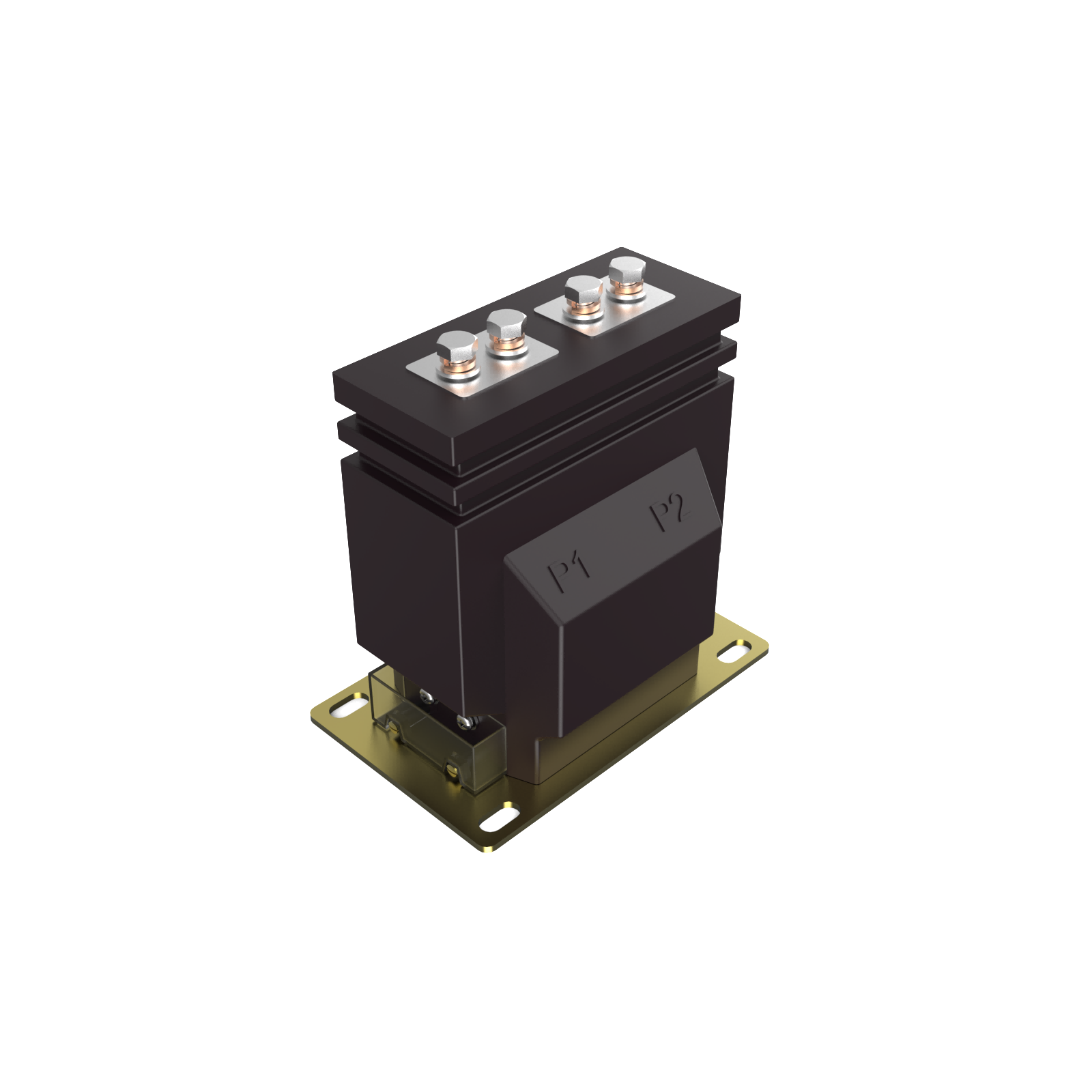

1. LZZBJ9-10型0.2S/10P10级电流互感器是户内环氧树脂浇注支柱式全工况型产品，在额定频率为50Hz，额定电压为10kV及以下的电力系统中作继电保护或电能测量用。

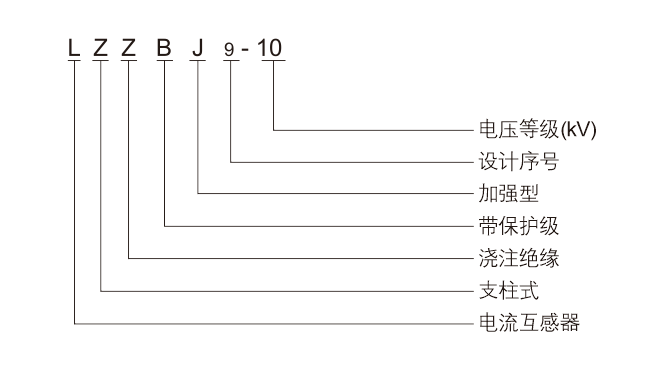

2. 型号及含义
二、关键件及结构：

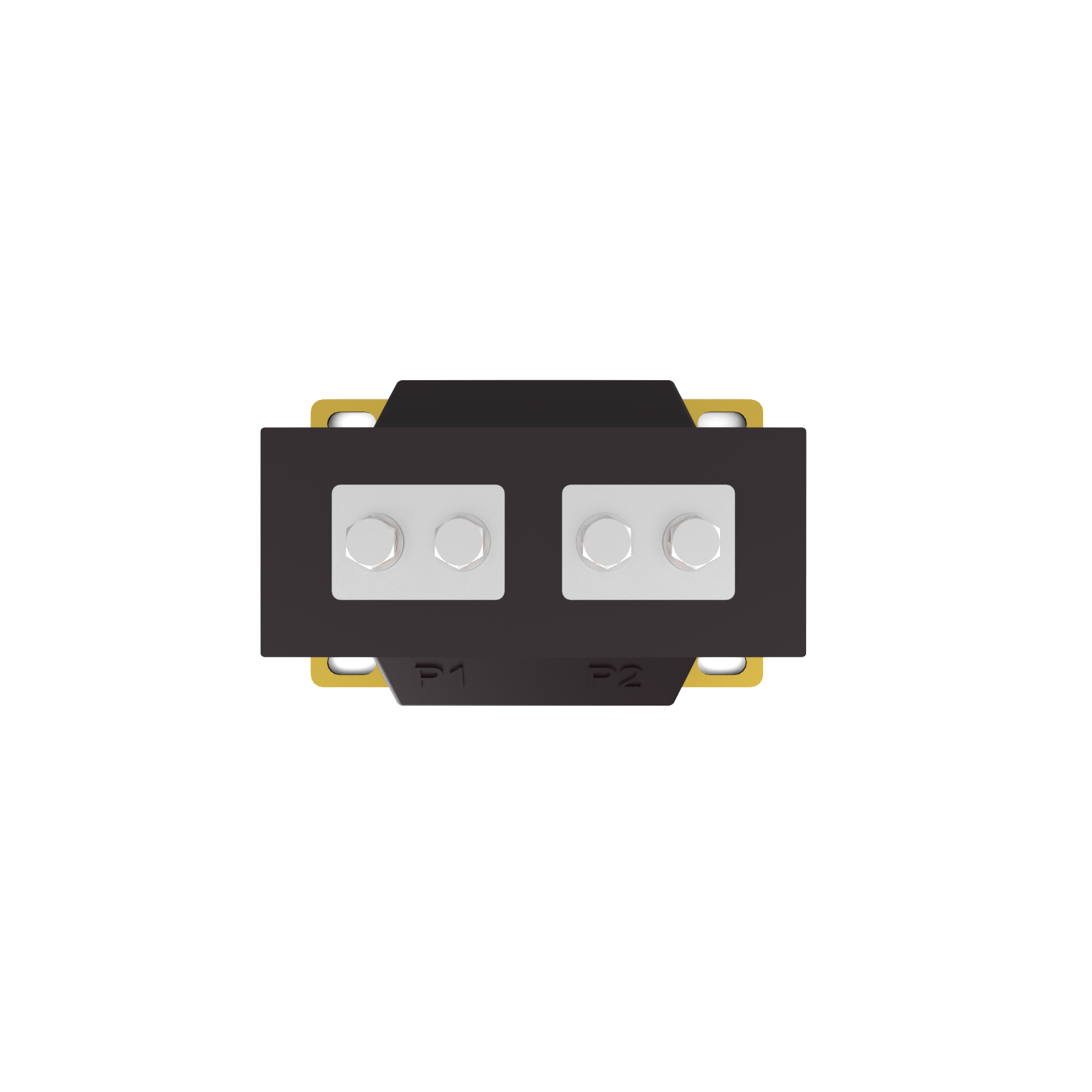

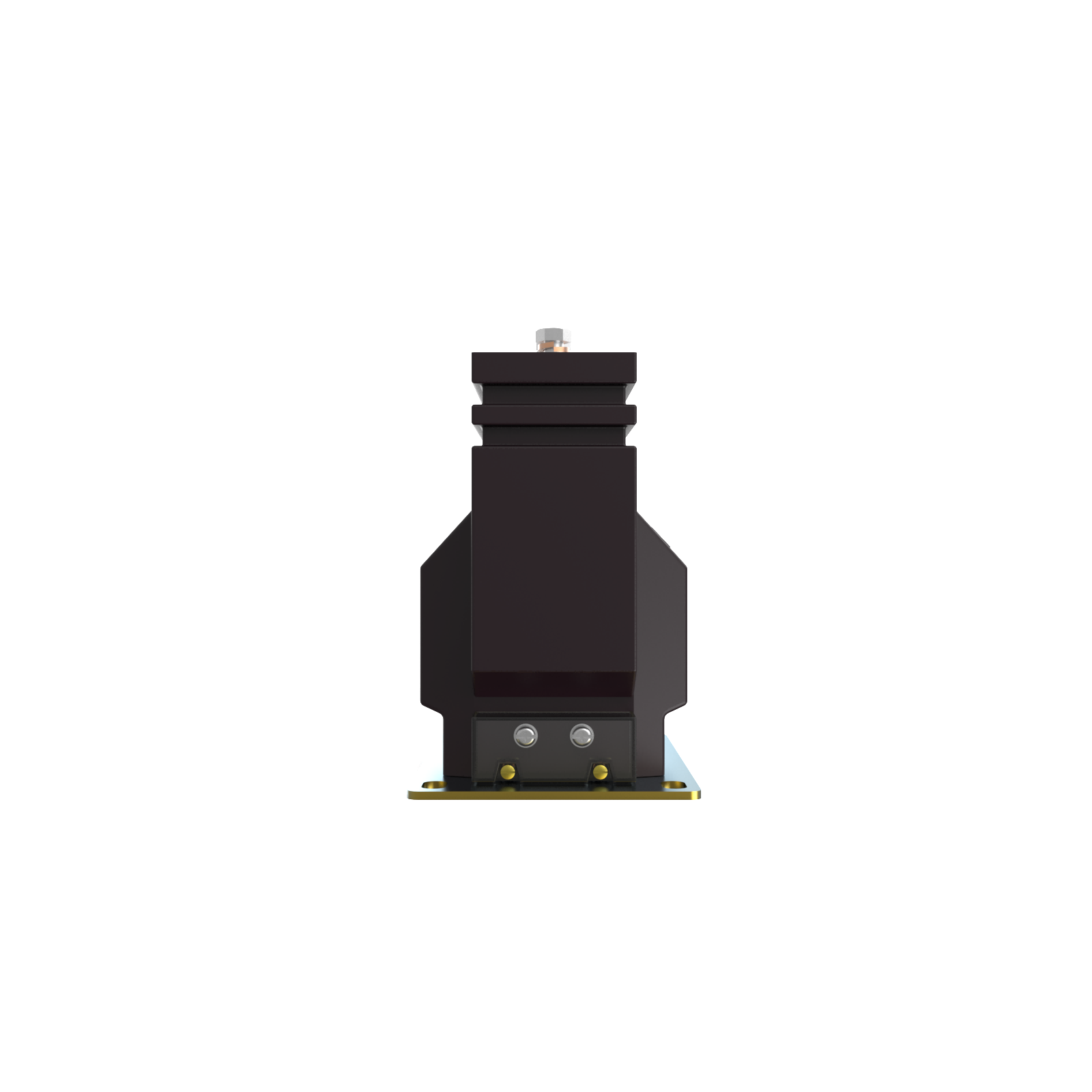

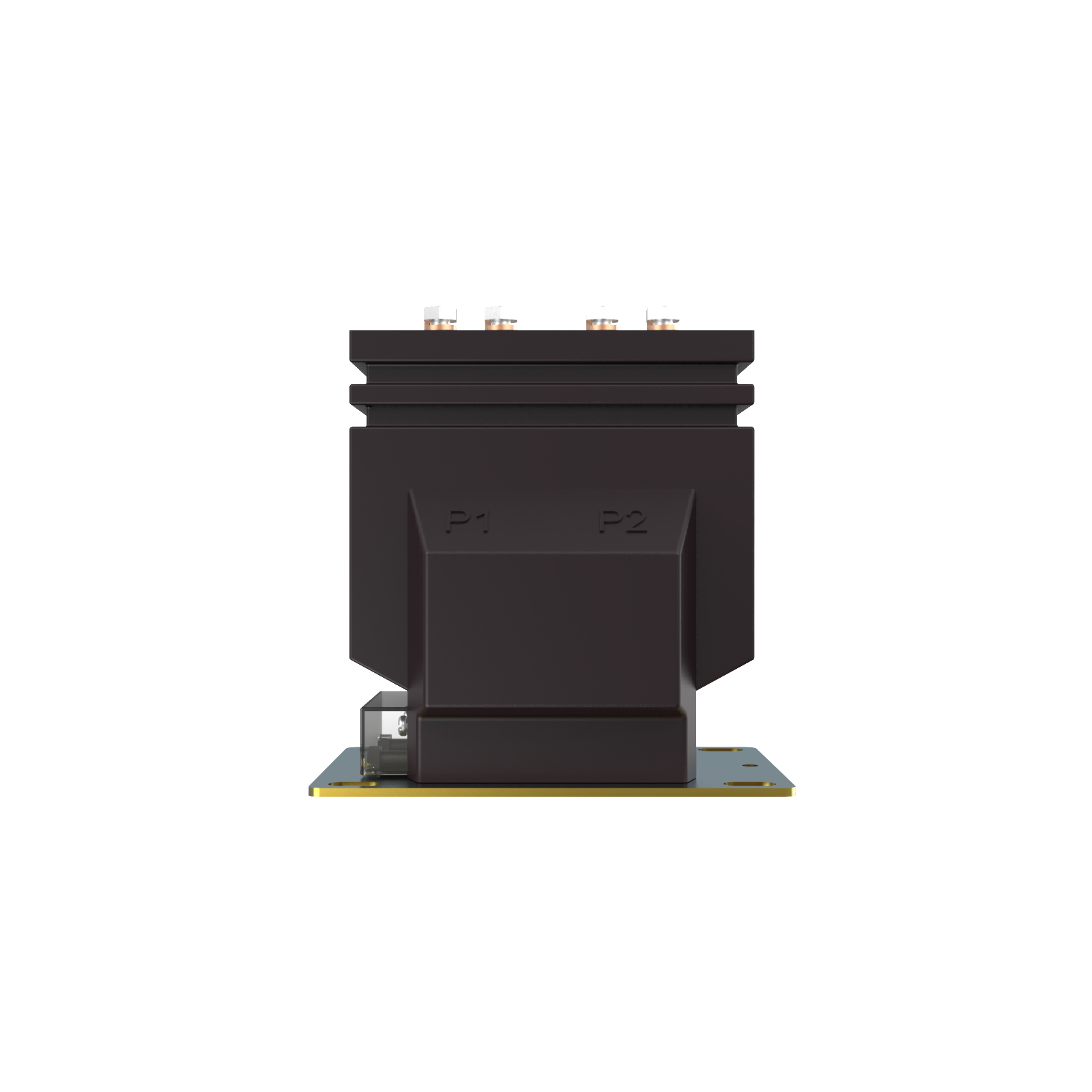

本型电流互感器主要由外壳、铁芯、二次绕组线圈组成，外壳采用环氧树脂E39-D全封闭浇注而成，其一次绕组和两个二次绕组浇注在浇注体中，绕组与铁芯用骨架绝缘其铁芯外露构成半封闭绝缘结构。线圈为优质QZ-2/130L聚脂漆包线绕制而成，铁芯采用有取向优质DQ151-35硅钢片迭装而成，二次绕组均浇注于浇注体中构成全封闭结构，产品的安装板上装有铭牌和接地螺栓，并备有4孔Φ14安装孔，一次接线端和二次接线端子附近的浇注体上注有L1和L2。耐污染及潮湿，也适宜于热带地区。互感器不需要特别维护，只需定期地清除表面污物。由于本型互感器尺寸小，质量轻，适宜于任何位置任意方向安装，且在空气中不含腐蚀性气体，避免尘砂、霉菌、昆虫等影响。
三、工作条件：
3.1环境温度最高温度:40℃；日平均气温不能超过30℃；最低温度：-5℃；
3.2海拔不超过1000m；
3.3接地方式：中性点非有效接地系统；
3.4大气条件：大气中无严重污秽。
四：技术参数：
1. 额定绝缘水平：12/42/75kV；
2. 功率因数：负荷的功率因数：COS∅=0.8(滞后)；
3. 额定二次电流：5A；
4. 产品标准：电流互感器符合GB20840.2-2014标准规定；
5. 爬电距离：表面爬电距离大于245mm；
6. 仪表保安系数〈10〉
7. 技术参数
额定电流比（A） | 级次组合 | 额定二次输出（VA） | 1秒热稳定电流(kA有效值) | 动稳定电流(kA峰值) |
100 | 0.2S/10P10 | 10/15 | 10 | 25 |
150 | 15 | 37.5 |
200 | 20 | 50 |
300 | 30 | 75 |
400 | 40 | 100 |
500 | 50 | 125 |
600 | 60 | 150 |
五、安装与使用：
1. 安装：将本型产品的安装板用M12螺丝垂直安装在板壁上，然后分别进行一
次二次线的连接；
2. 在雷雨较多的地方使用互感器，应在安装处采取避雷措施，避免因雷击而使互
感器烧毁；
3．安装使用前应检查产品绝缘及接地螺栓接地是否良好。
4．产品的任何一个二次绕组均不允许开路，所连接的仪表仪器的回路中要经常检查连接点是否有松脱现象，否则将在二次回路中感应高电压危及人身和设备安全，如果某一个二次绕组暂不用则应将其两个出线端子短接。
5．产品应经常清洁，定期将产品从线路隔离，拭去其上的灰尘和其它杂物，如发现环氧树脂浇注体有裂缝时应立即着手做绝缘试验，并彻底检查产品内部有无故障发生及时进行妥善处理。
6．产品经长期停用或储存后,再度使用时必须检查绝缘是否良好,不符合要求的不能使用。
六、外形图和接线图：

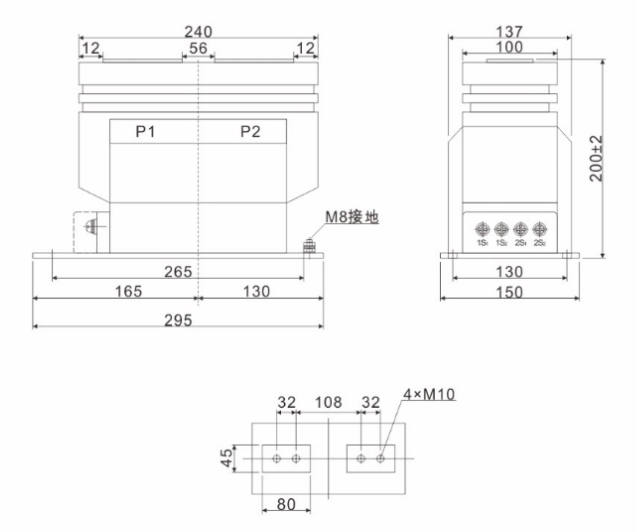

6.1外形图：

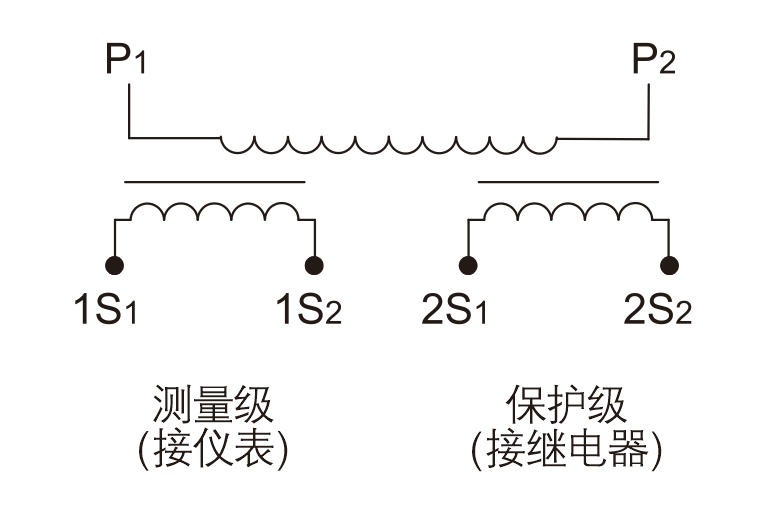

6.2接线图：
