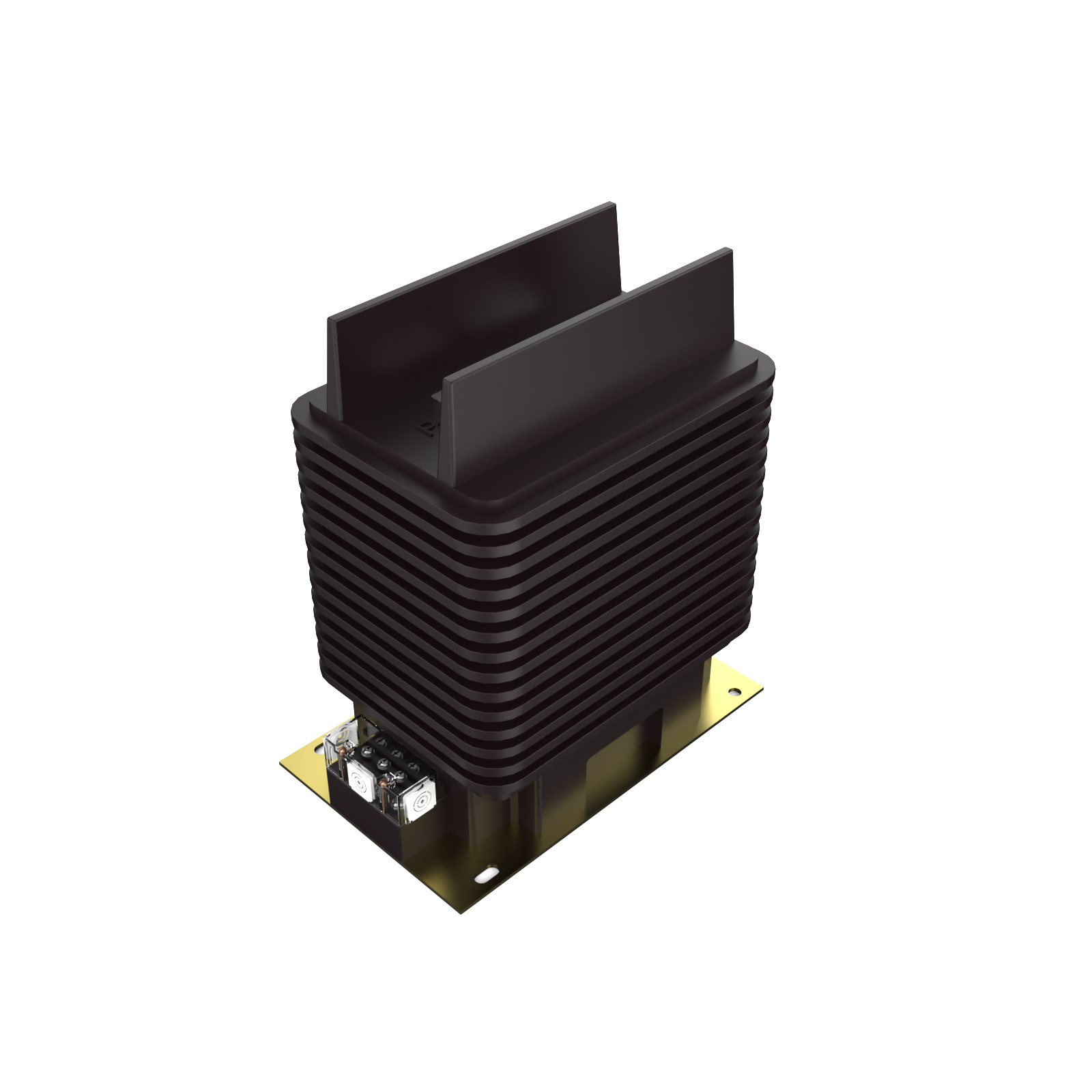

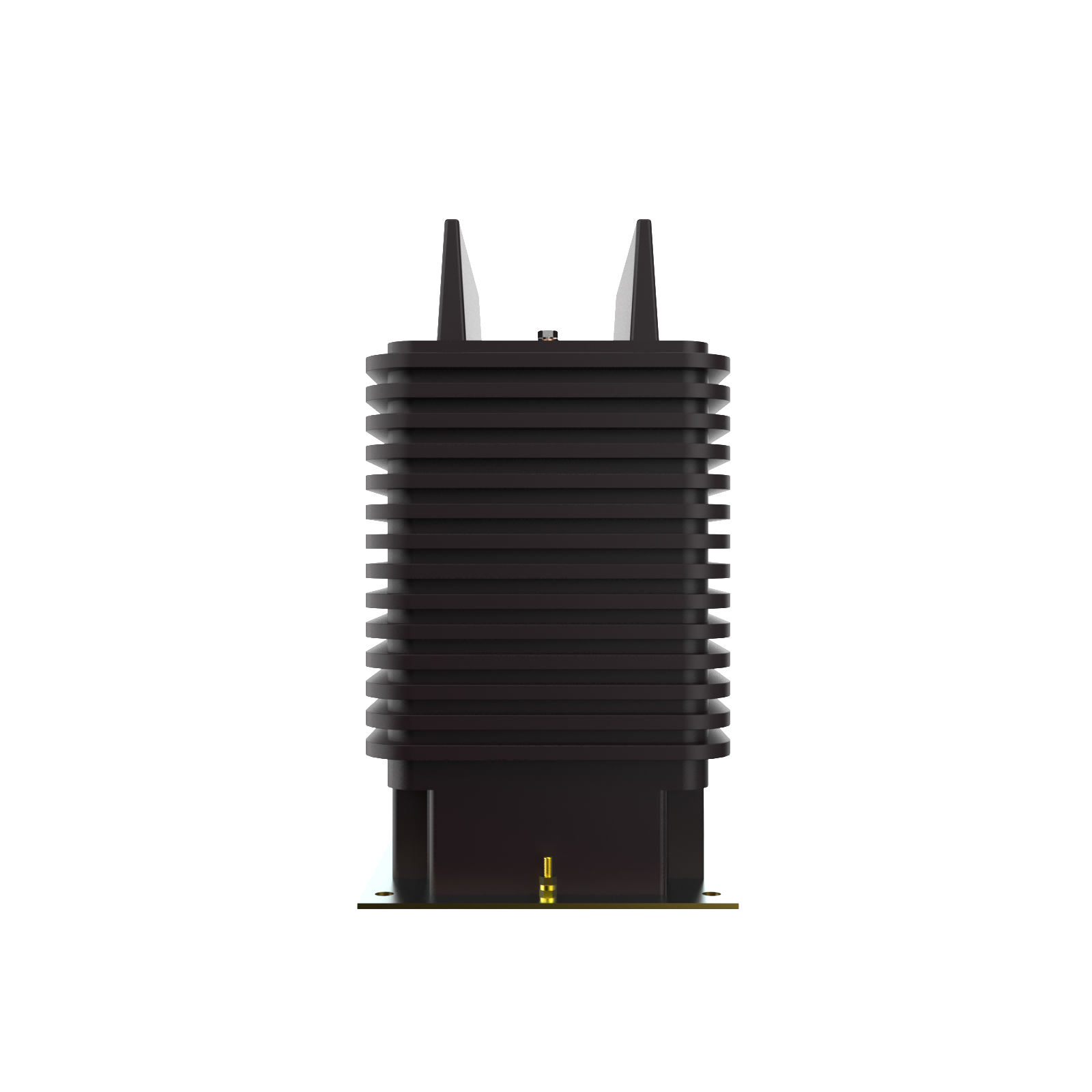

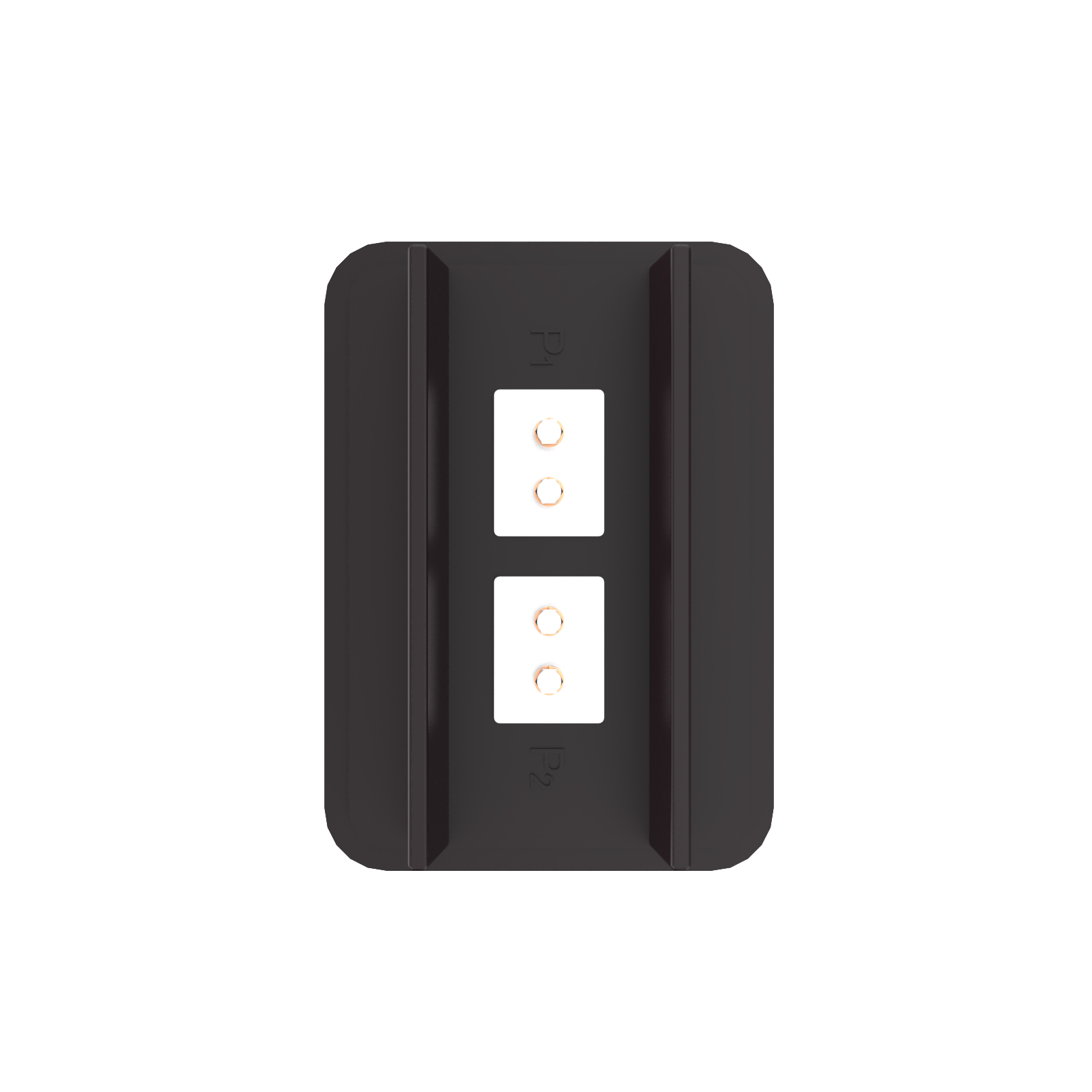

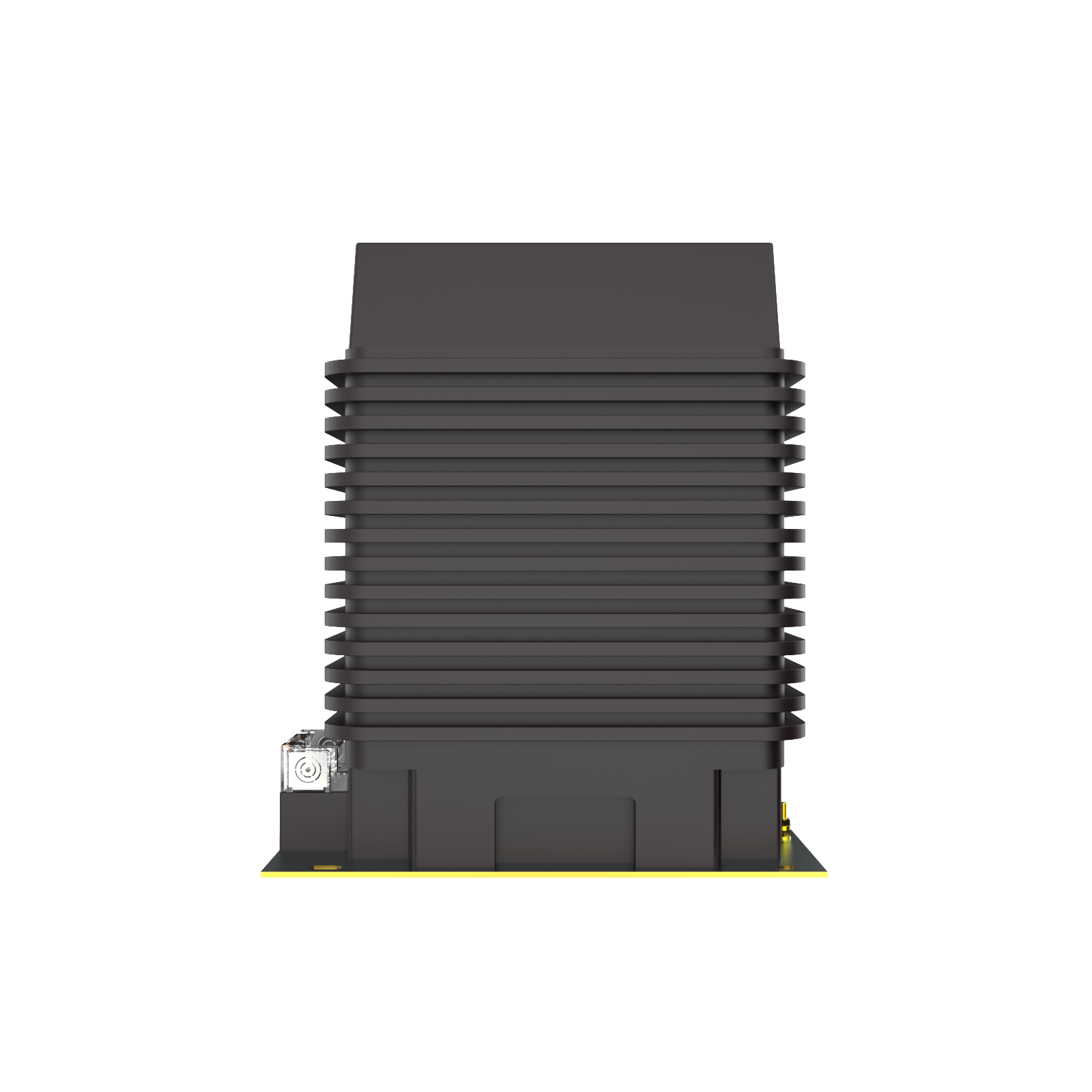

LZZBJ9-35型
电流互感器
使
用
说
明
书
上海华通互感器有限公司
一、概述：
1. LZZBJ9-35型电流互感器适用于额定频率为50Hz额定电压为35kV的电力系统，供电气测量和电气保护用。

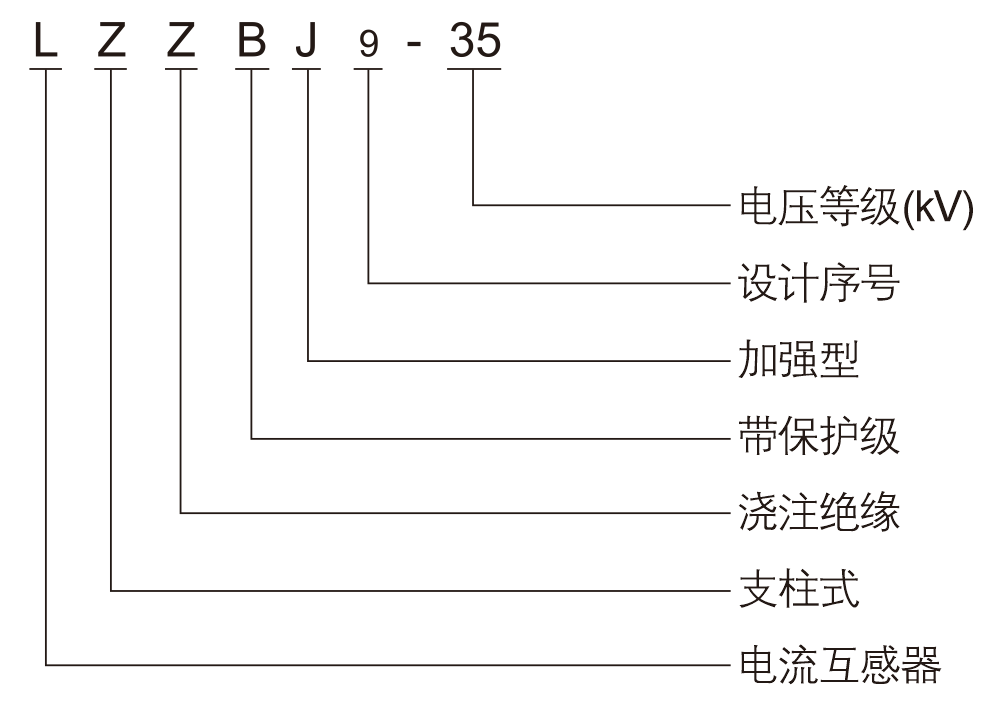

2. 型号及含义
二、关键件及结构：
本型互感器为户内环氧树脂浇注全封闭结构，其铁心采用微晶合金或优质导磁硅钢片绕制成环形，二次导线均匀绕制在上面。一次导体外包加强绝缘绕制，以避免导体之间匝间短路。一次及二次线圈浇注在环氧树脂中，具有良好的绝缘性能和防潮能力，是油浸式互感器的理想替代产品。
三、工作条件：
3.1 环境温度：最高65℃，日平均不能超过40℃，最低-45℃。
3.2 海拔不超过1000m。
3.3 安装场所：35kV 真空断路器内。
3.4 大气条件：大气中无严重影响互感器绝缘性能的污秽及侵蚀性和爆炸性介质。
3.5 系统的接地方式：中性点非有效接地系统。
四：技术参数：
1. 额定绝缘水平：40.5/95/185kV；
2. 功率因数：负荷的功率因数：COS∅=0.8(滞后)；
3. 额定二次电流：5A；
4. 产品标准：电流互感器符合GB/T20840.2-2014标准规定；
5. 爬电距离：表面爬电距离大于450mm；
6. 仪表保安系数〈10〉

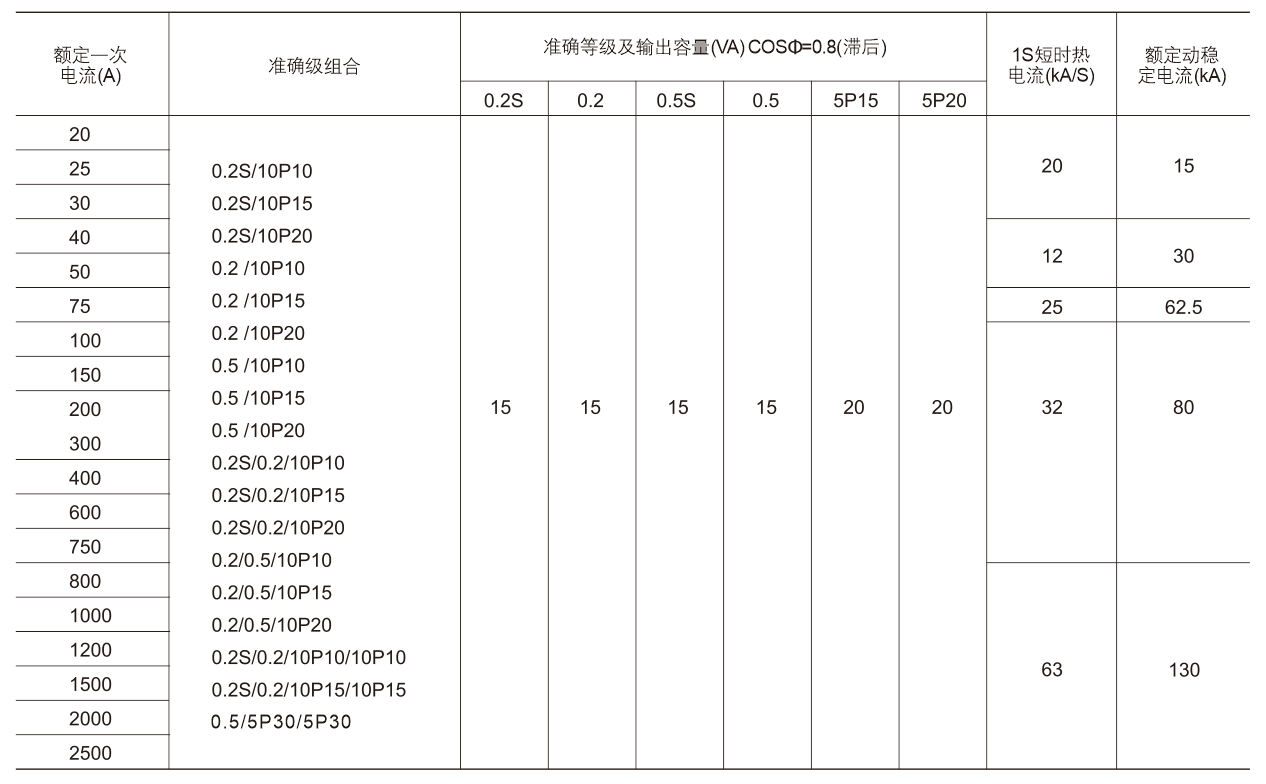

7. 技术参数
五、安装使用与维护：
5.1 互感器到达使用单位需做如下检查：
5.1.1 包装箱中应附有装箱单，产品合格证，使用说明书和出厂合格 证明书。
5.1.2 产品规格应符合要求。
5.1.3 产品结构没有因运输或其他原因造成的缺陷或损伤。
5.2 互感器使用前接地螺栓应妥善接地。
5.3 在运行过程中，二次绕组必须与负荷可靠连接，不用的二次绕组 必须将二次出线端子短接。否则，不仅影响产品性能而且对人身和设 备安全都有危险。
5.4 产品的储存要免日晒雨淋，应存放在相对湿度 85％以下，环境温 度变化范围为-5℃～+40℃的通风良好而无腐蚀性气体和介质的场合。

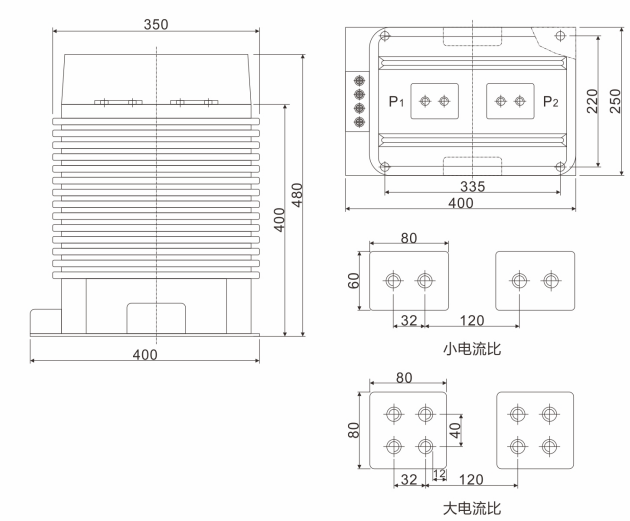

六、外形图和接线图：

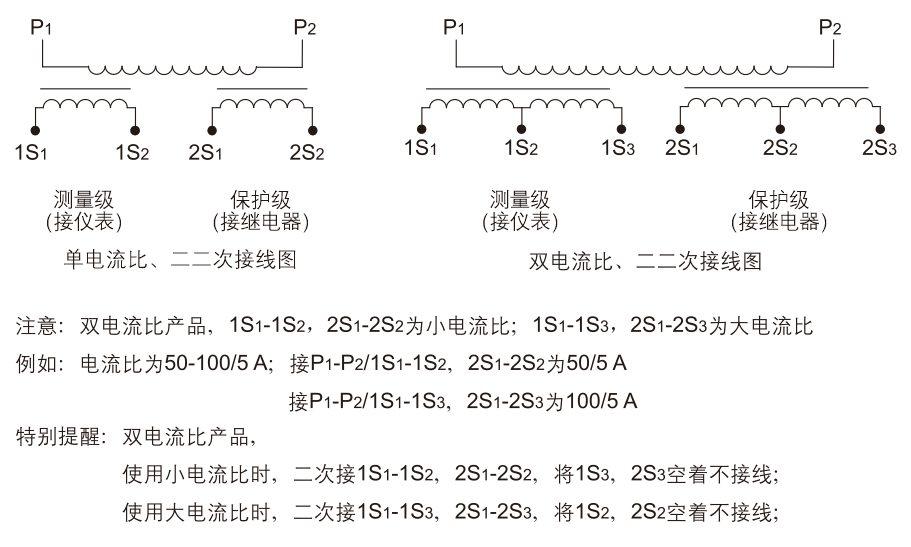

6.2接线图：
