JDZX10-10型
电压互感器
使
用
说
明
书
上海华通互感器有限公司
1、概述：
JJDZX10-10型电压互感器是户内环氧树脂浇注全封闭式结构，在额定频率为50Hz ,额定电压为10kV及以下的电力系统中作继电保护或电能测量用。
二、结构简介：
本型电压互感器为全封闭式结构，铁芯采用优质冷轧硅钢片DQ151-35绕制，并经严格的热处理，互感于任何位置、任意方向安装，二次出线端子处安装有接线护罩，护罩正面及两个侧面各有一个孔供引出二次接线用，安全可靠。因此在三个方向上均可引出二次接线，并且防护罩具有防窃电功能，且在空气中不含腐蚀性气体，避免尘砂、霉菌、昆虫等影响。
三、工作条件：
1. 环境温度最高温度:40℃；日平均气温不能超过30℃；最低温度：-5℃；
2. 海拔不超过1000m；
3. 接地方式：中性点非有效接地系统；
4. 大气条件：大气中无严重污秽。
四：技术参数：
1. 功率因数：负荷的功率因数：COS∅=0.8(滞后)；
2. 爬电距离：表面爬电距离:大于230mm;
3. 产品标准：电压互感器符合GB20840.3-2013标准规定；
4. 技术参数
额定电压比：10000/
V/100
V/100/3V
额定二次输出：15VA
极限输出：200VA
额定绝缘水平：12/42/75 kV
准确级：0.2/6P级
五、主要结构及工作原理
JDZX10-10型，10000/
V/100
V/100/3V，0.2/6P级电压互感器一次绕组为单匝式铁芯卷制成圆环形，二次绕组均浇注于浇注体中构成全封闭结构，产品的安装板上装有铭牌和接地螺栓，并备有4孔Φ14安装孔，一次接线端和二次接线端子附近的浇注体上注有A、N和a、n、da、dn。
六、安装与使用
1.安装：将本型产品的安装板用M12螺丝垂直安装在板壁上，然后分别进行一次二次线的连接
2.在雷雨较多的地方使用互感器，应在安装处采取避雷措施，避免因雷击而使互感器烧毁。
七． 注意事项
1．安装使用前应检查产品绝缘及接地螺栓接地是否良好。
2．产品的任何一个二次绕组均不允许短路，所连接的仪表仪器的回路中要经常检查连接点是否有松脱现象.
3．产品应经常清洁，定期将产品从线路隔离，拭去其上的灰尘和其它杂物，如发现环氧树脂浇注体有裂缝时应立即着手做绝缘试验，并彻底检查产品内部有无故障发生及时进行妥善处理。
4．产品经长期停用或储存后,再度使用时必须检查绝缘是否良好,不符合要求的不能使用.

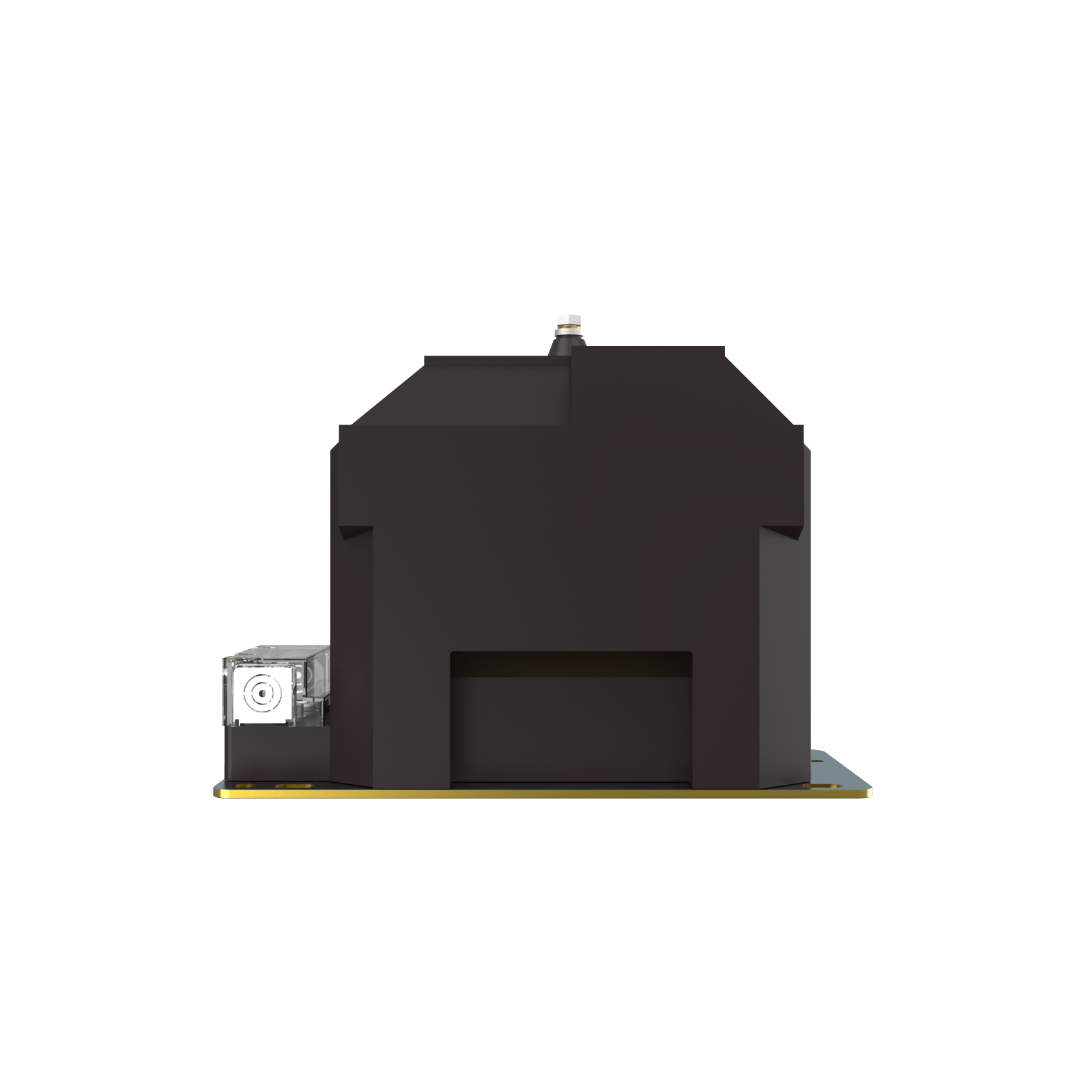

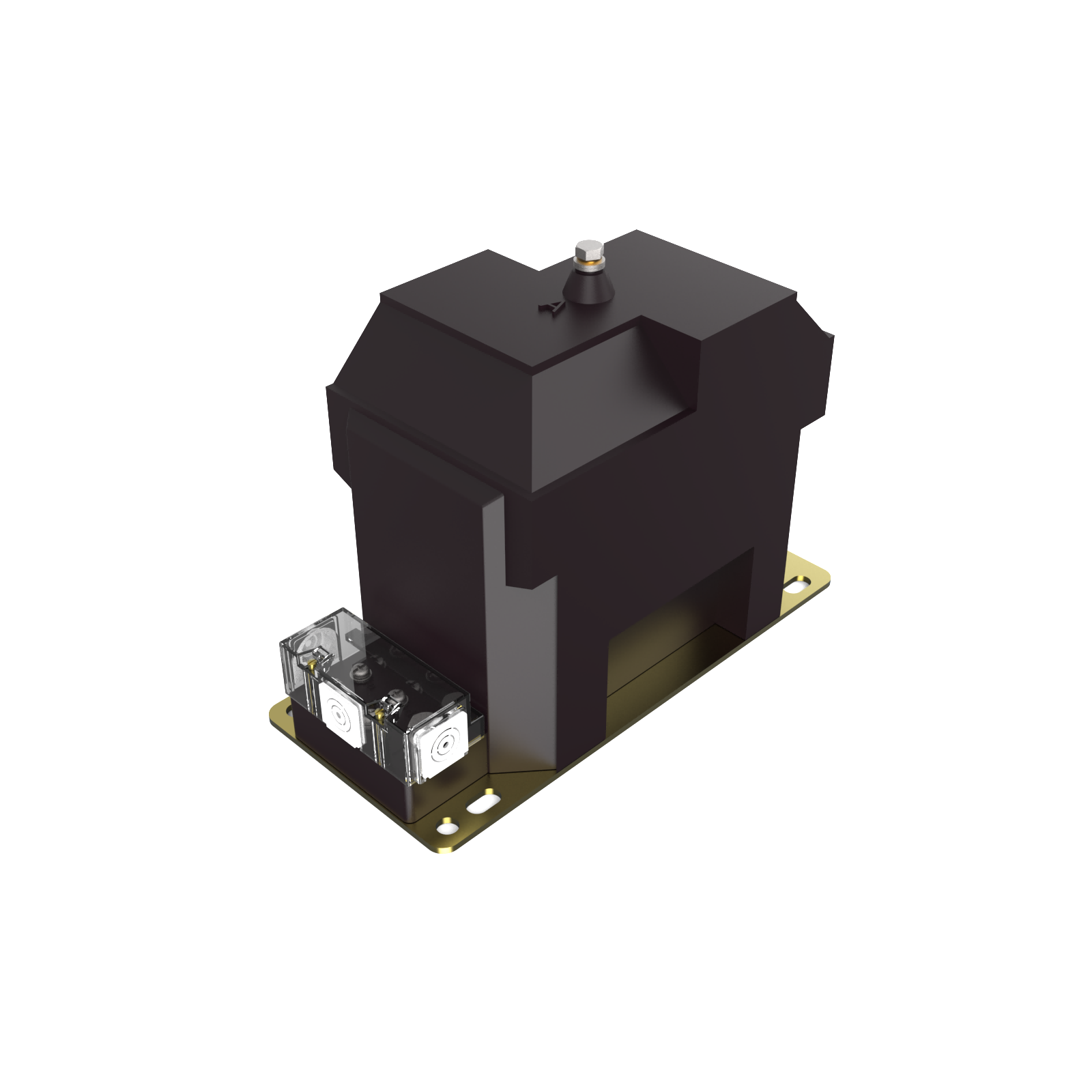

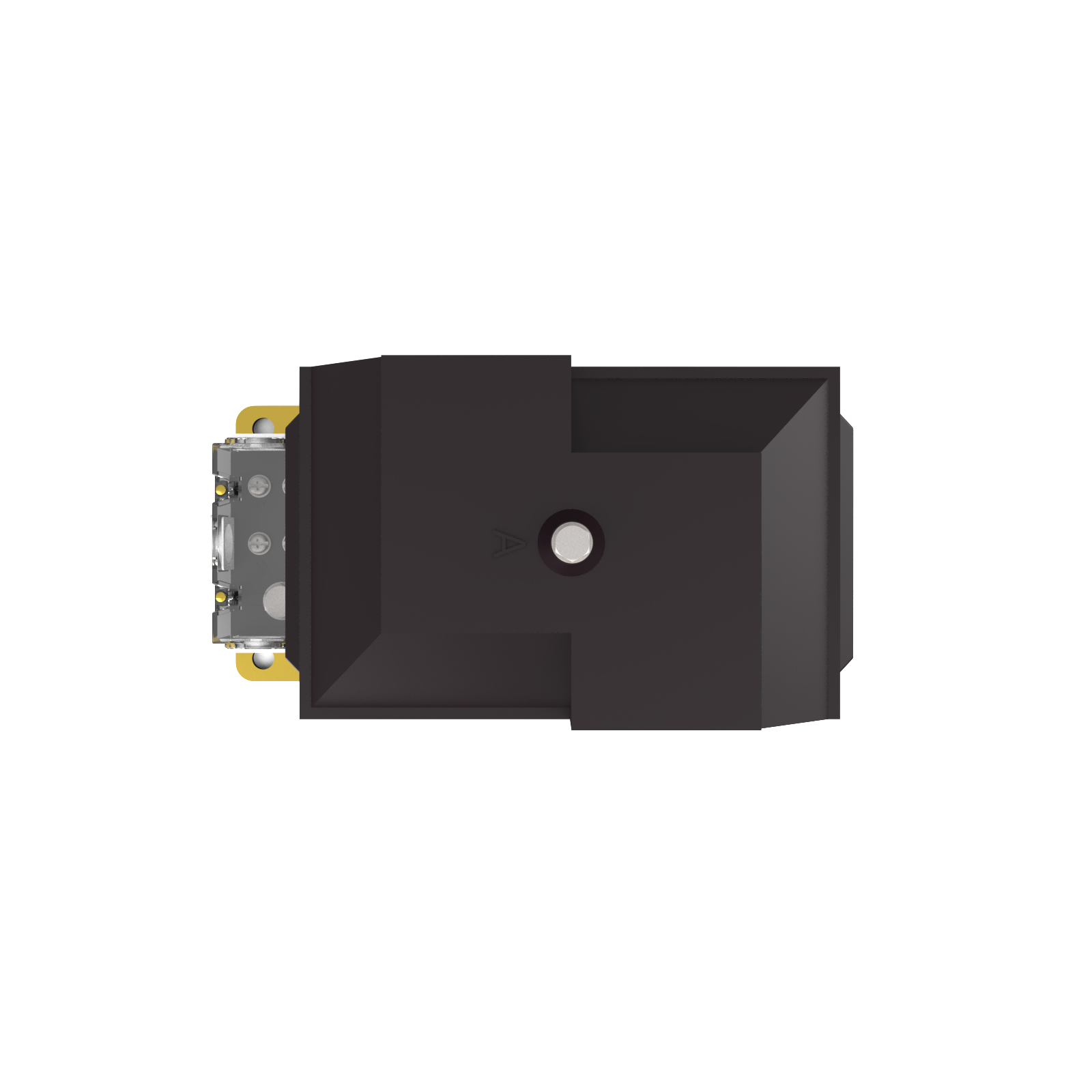

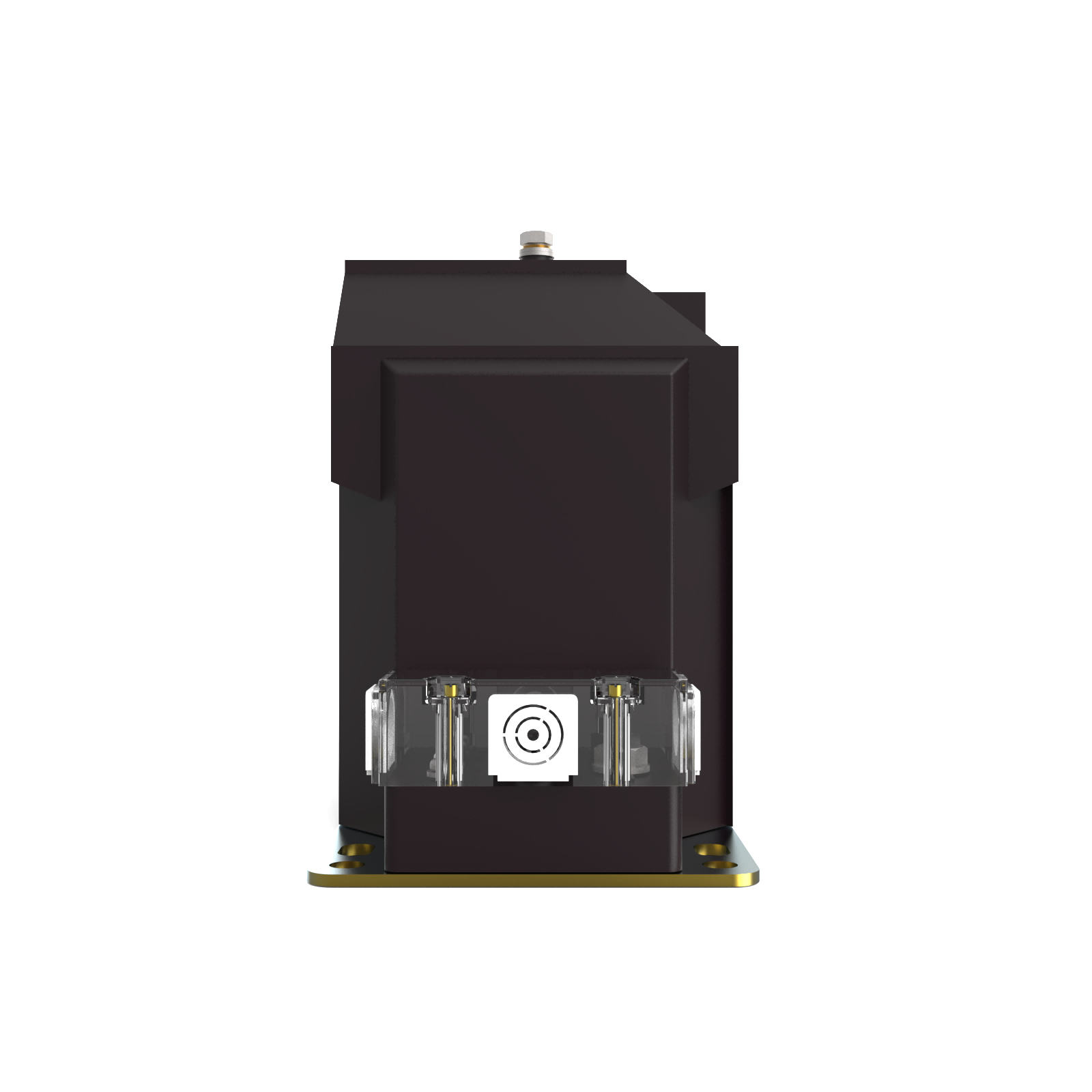

八、外形图和接线图
8.1外形图：
8.2接线图：
