LXK-¨型
零序互感器
使
用
说
明
书
上海华通互感器有限公司
一、概述
LXK-¨系列零序电流互感器适用于额定频率为50Hz或60Hz的电力系统中作零序继电保护用。本产品一次采用电缆穿心结构，故只考虑二次线圈的绝缘。二次线圈对地工频耐压3kV。 产品执行标准为GB1208《电流互感器》。

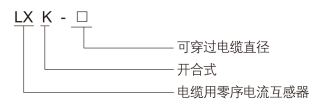

二、型号及其含义

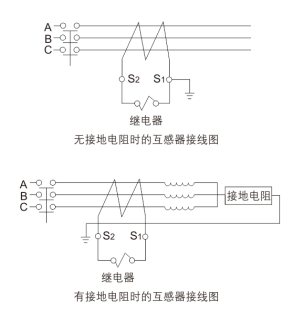

三、产品接线图
四、工作条件
1.安装场所：户内。
2.环境温度：最高+40℃；最低 -5℃。
3.海拔：不超过1000m。
4.大气条件：大气中无严重污秽。

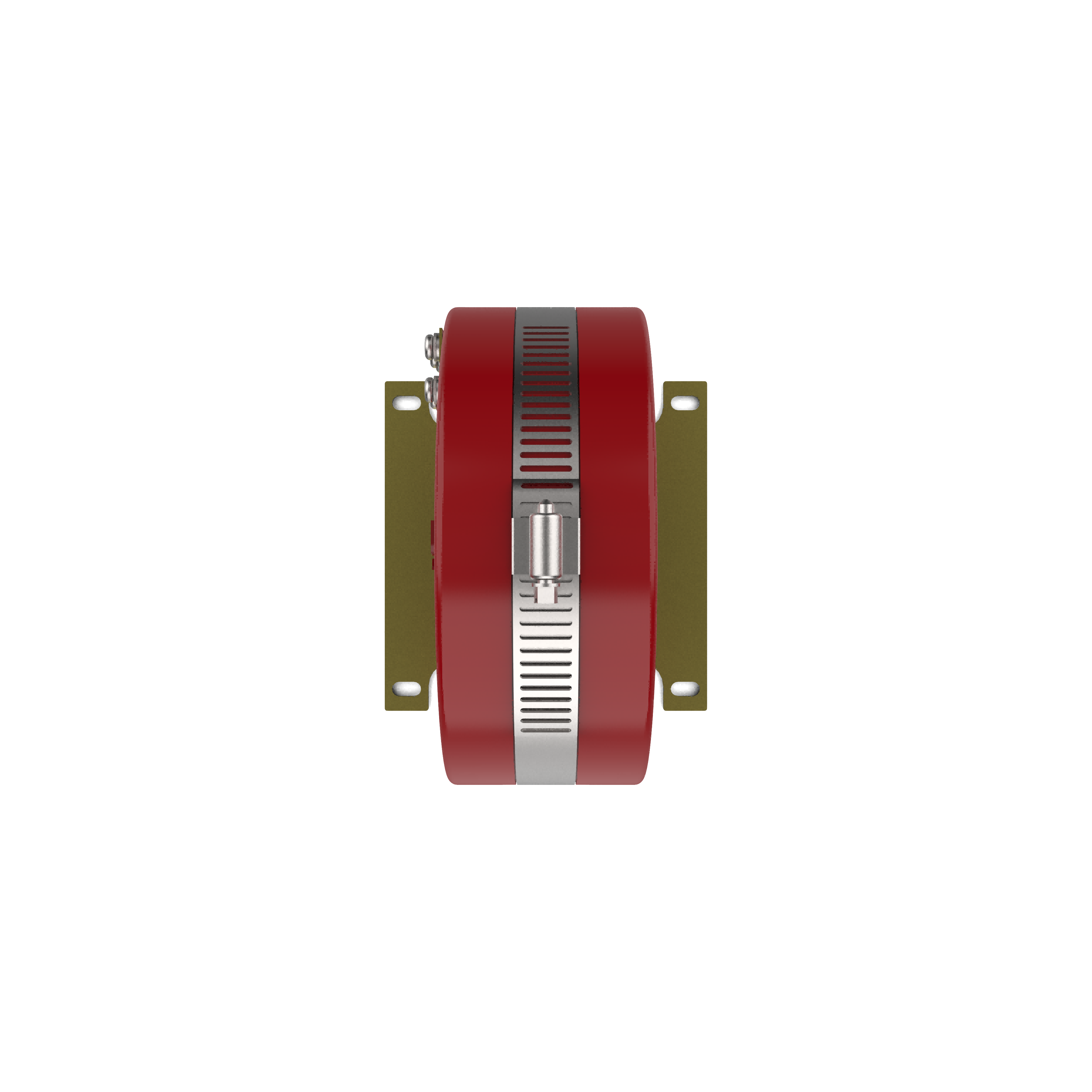

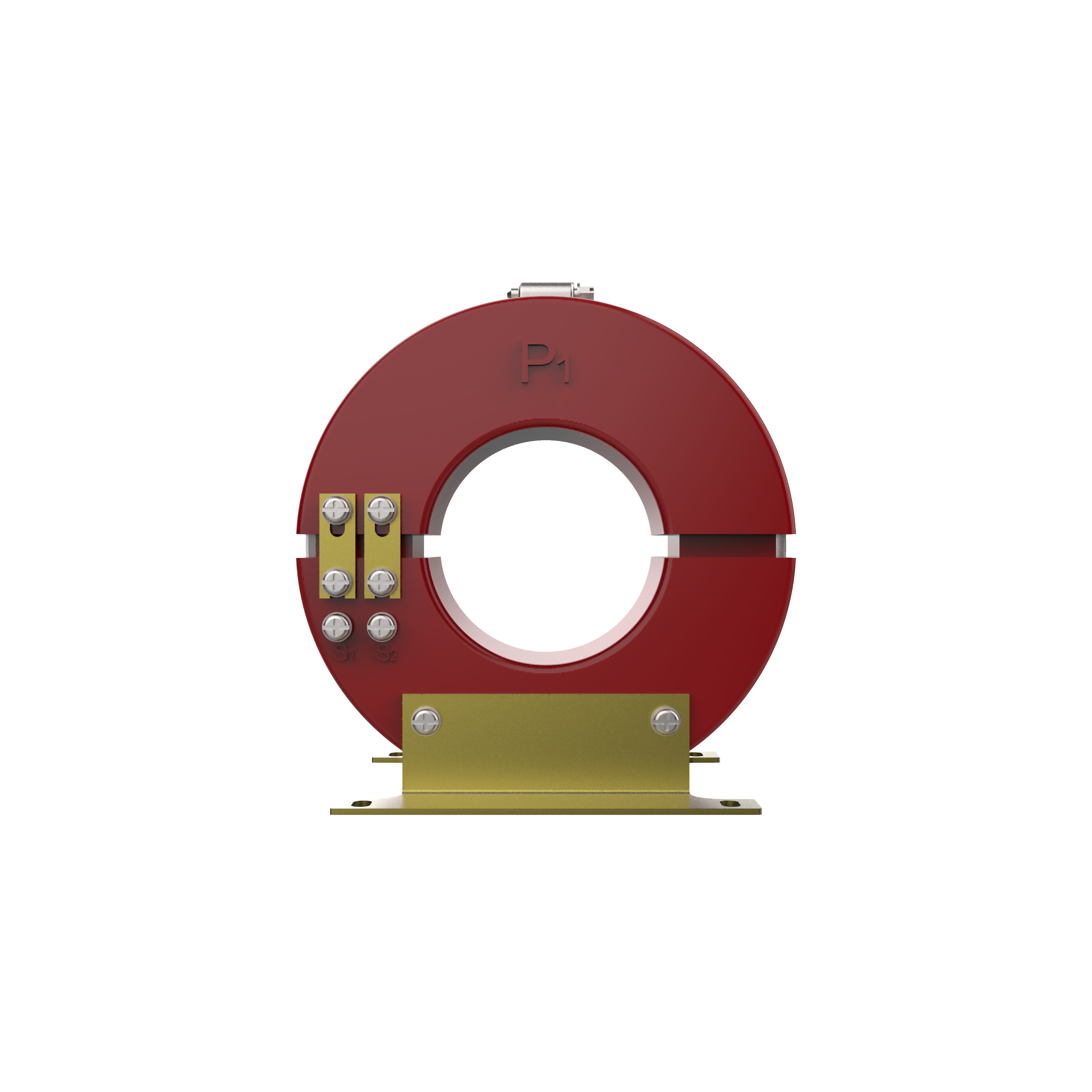

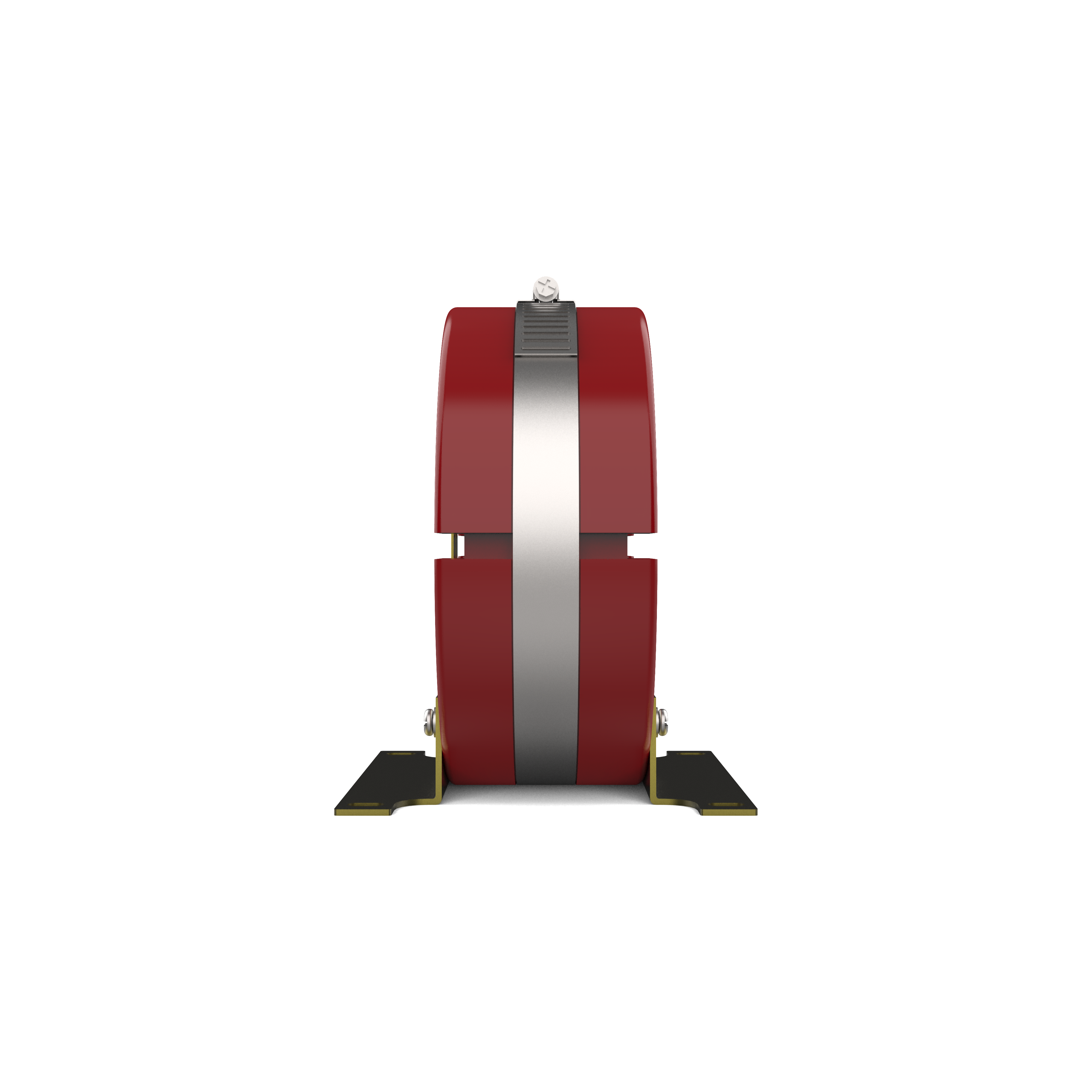

五、结构与特点
本产品采用开启式安装结构。铁芯采用“C”型铁芯，二次线圈分两部分绕在“C”型铁芯上， 经环氧树脂浇注成型。产品底部有夹件供安装固定之用。
六、主要技术参数
产品型号 | 继电器型号 | 继电器线圈 连接方式 | 继电器刻度值（mA） | 一次 零序电流值（A） |
LXK系列 | DD-11/60 | 串联 | 15×1 | 2.5-4.5 |
30×1 |
并联 | 15×2 | 3-5 |
30×2 |
DL-11/0.2 | 串联 | 15×1 | 3-5 |
30×1 |
并联 | 15×2 | 3-6 |
30×2 |

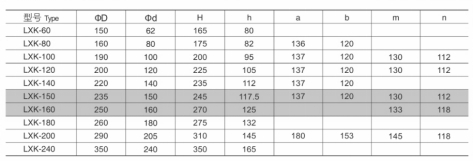

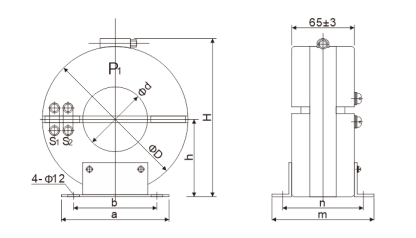

七、外形图和接线图
